▍ 簡要說明 ↴

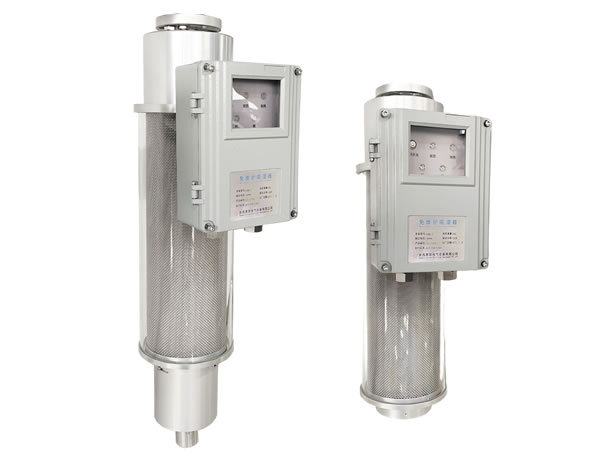

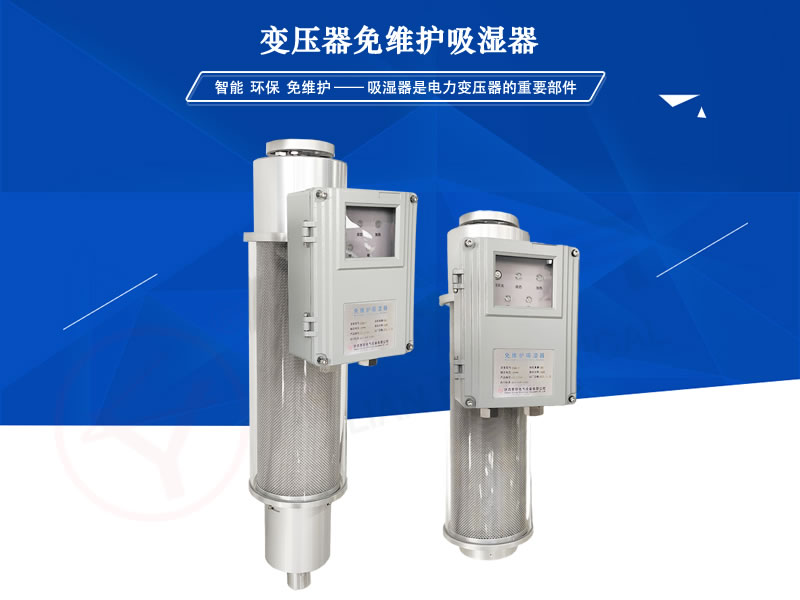

陜西意聯電氣自主研發的XSM系列變壓器免維護吸濕器，也叫變壓器呼吸器，是針對傳統吸濕器維護繁瑣、不環保問題升級的智能款，適配35kV~1000kV油浸式變壓器、互感器等設備，為智能化無人變電站提供專業除濕解決方案。
XSM系列變壓器免維護吸濕器(呼吸器)是用于油浸式變壓器、互感器、有載分接開關或其它充有絕緣液的電氣設備所使用的空氣除濕及凈化裝置。XSM變壓器免維護吸濕器(呼吸器)安裝在變壓器或互感器儲油柜的進氣口上，當變壓器或互感器在運行過程中由于油溫變化而使油體積發生漲縮時，迫使儲油柜內的氣體通過吸濕器產生呼吸，空氣通過吸濕器下部的過濾器及充滿硅膠的玻璃罐體進入變壓器，可保證吸入的氣體干燥（水分被干燥劑吸附）及潔凈（粉塵雜質被過濾器阻擋），以保持變壓器油的清潔和絕緣強度。
經過一段時間的使用后，XSM系列變壓器免維護吸濕器(呼吸器)內的硅膠達到飽和狀態，顏色發生變化，需要更換或干燥處理，同時這種變色的硅膠易污染不環保。而免維護吸濕器使用新型無污染的干燥劑代替含有氯化鈷的變色硅膠，并且當硅膠吸濕飽和后可以通過使用某些方法（如加熱法）將硅膠中的水分析出，從而能對干燥劑進行反復利用。
新一代XSM系列智能型免維護吸濕器(呼吸器)，主要應用于大型變壓器中傳統吸濕器的替代，自主烘干，實時監測呼吸狀態，溫濕度和壓力信息，節省人工巡檢維護，是智能化無人化變電站重點推廣產品。
▍ 主要功能 ↴
1、使變壓器器身內的空氣通過吸濕器與外界空氣相通，以保持器身內外氣壓相等，防止因壓力過高而造成的變壓器噴油。
2、通過干燥、吸收的作用，防止潮濕空氣直接進入變壓器，使變壓器絕緣油保持良好的電氣性能，防止因變壓器的絕緣強度被破壞而造成短路、放電、繞組燒毀。
3、傳統變壓器吸濕器內部裝有經化學處理過的變色硅膠，在干燥情況下，硅膠多呈藍色，當吸收潮氣后，硅膠逐漸變為粉紅色，這時失效的變色硅膠就需要進行更換。
4、國家電網公司關于智能變電站的技術導則對我國變電站設備監測和維護提出了全站信息數字化、通信平臺網絡化、信息共享標準化的新技術標準。在導則指導下陜西意聯電氣利用專業技術研發設計了全新一代XSM系列免維護吸濕器(呼吸器)。該變壓器免維護吸濕器可持續在線監測運行中的各種參數，并通過智能程序控制的加熱裝置實現環保型硅膠的自動再生，為滿足電力變壓器吸濕器的智能化要求提供了理想的解決方案。
▍ 產品特色 ↴
XSM系列核心優勢：
• 全免維護，無需更換硅膠、無需清洗集油盒
• 氣路直通，無阻礙，無閥門，無風險
• 多種途徑烘干，保證干燥劑良好狀態
• 吸濕狀態實時監測

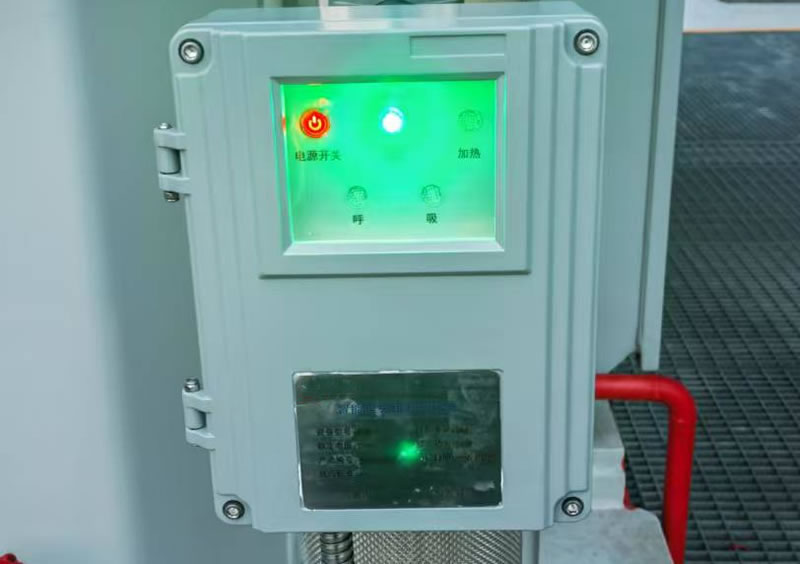

• 呼吸狀態可視化
• 出氣烘干，最大程度杜絕濕氣回流
• 每個模塊實時監控，實時報警
• 多種運行方式，保證設備持續穩定運行
• 實時記錄運行狀態，每5分鐘記錄傳感器數據，歷史數據儲存可達 > 10 年

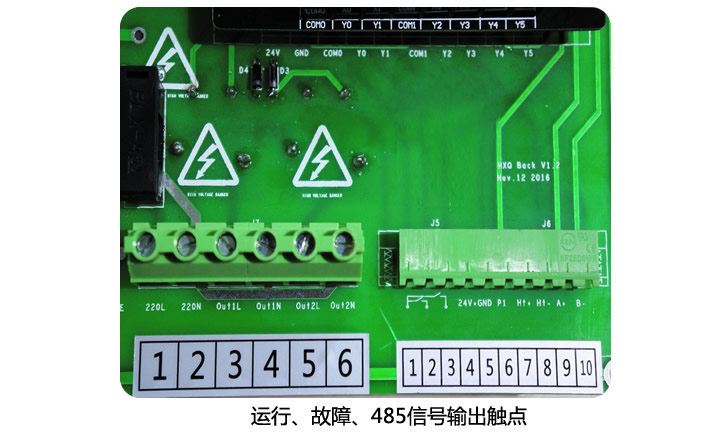

• 多種方式實時通信，RS485接口，4-20ma，干接點，4G無線模塊，lora模塊。
• 抗惡略環境，超長使用壽命：核心器件均采用進口工業級，金屬部件均為不銹鋼或陽極氧化鋁材料，防腐蝕，防高低溫，IP65防護級別。
▍ 技術特性 ↴
XSM系列核心技術：
XSM4型：采用油封杯 + 冷凝水外排設計，阻隔外界濕氣與污染物侵入，杜絕積水滯留，延長吸濕劑再生周期，提升設備運行可靠性，降低運維成本。
XSM5型：采用冷凝深度除濕技術，高效降低吸入空氣絕對濕度，從根本上替代傳統油封杯結構，實現長期穩定除濕、全周期免維護運行。
1、實時壓力可視化，自學習生成預警策略
• 實時壓力值可當地/遠程顯示
• 系統收集一段時間（以一年為例）內的數據，基于歷史數據動態優化預警規則，自學習生成預警策略，讓系統越來越懂您的主設備。
2、三級容錯機制，工作狀態持續可靠
一級容錯：長期達不到烘干觸發閾值，強制定時加熱
二級容錯： 溫濕度傳感器或呼吸傳感器失效，強制定時加熱
三級容錯： 通信中斷情況下，本地端正常工作
3、呼吸系統故障預警
智能型免維護呼吸器可根據變壓器儲油柜、有載分接開關的呼吸流量歷史記錄自動優化設定最優呼吸流量閾值。當呼吸流量值超過閾值時，可在瓦斯報警及壓力釋放閥動作前預警，將內部故障帶來的危害控制在最小范圍之內。
4、監測數據分級報警 ，設備健康實時守護
一級：本地聲光報警&記錄
二級：本地&遠程報警
▍ 技術參數 ↴
1、使用環境
• 環境溫度：-40℃~+70℃ • 環境濕度：0~95%RH
2、電氣性能
• 輸入電壓：220VAC±15% 50/60Hz
• 工頻耐壓：相間、對地：2000V 1min
• 絕緣電阻：相間、對地：500MΩ
• 電纜接口：2xM20
3、機械材料性能
濾網、螺栓等均為304不銹鋼材質；控制盒采用鑄鋁；熱元件均采用恒溫加熱元件；金屬法蘭采用經表面陽極化處理的鋁材質；鋼化玻璃冷凝罩抗冷熱驟變；密封墊采用硅膠材質，耐高溫100℃，耐酸堿腐蝕。
4、傳感器性能
• 流量：-10～10 SLM， 精度：0.1
• 壓力：-10～10kPa， 精度：±0.5%
• 溫度：-40℃～+70℃， 精度：0.1
• 濕度：0～100%RH 精度：0.1
5、干燥劑性能
• 顆粒大小：直徑3-7mm
• 可再生性能：重復再生≥100次
• 吸附能力：濕度50%時，吸附能力大于21%
6、三防&抗振能力等試驗通過嚴苛條件下的防潮實驗、鹽霧試驗、霉菌試驗、抗振能力試驗、硅膠吸附能力、硅膠再生性能試驗等。 防護等級：IP65
▍ 工作原理 ↴
XSM系列免維護吸濕器_呼吸器工作原理：在變壓器正常運行時，外部空氣由變壓器免維護吸濕器吸入，經干燥后進入變壓器油枕。XSM系列變壓器免維護吸濕器/呼吸器對內部的空氣濕度進行連續監測并將測量結果傳給電子控制裝置。當空氣濕度超過程序設定值時，表明干燥劑暫時失去吸水能力呈飽和狀態，并且壓力傳感器檢測到為正壓時，此時傳感器會激活硅膠中的加熱元件，變壓器免維護呼吸器加熱系統自動啟動，以使環保型硅膠再生。雙筒裝置則利用電磁閥切換通氣閥，使再生過程產生的熱量和蒸氣在玻璃內壁凝露后通過吸濕器底部不銹鋼過濾網流出，以保證再生過程快速、有效。
當環境溫度低于程序設定值（如0°Ｃ） ,底部輔助加熱模塊自動啟動以防止過濾裝置低溫時產生凝露或者冰凍，從而確保吸濕器保持良好的狀態。
▍ 產品選型 ↴
• XSM4-1.5：適用主變儲油柜油重≤3t
• XSM4-3：適用主變儲油柜油重≤6t
• XSM4-5：適用主變儲油柜油重≤10t
• XSM4-8：適用主變儲油柜油重≤16t

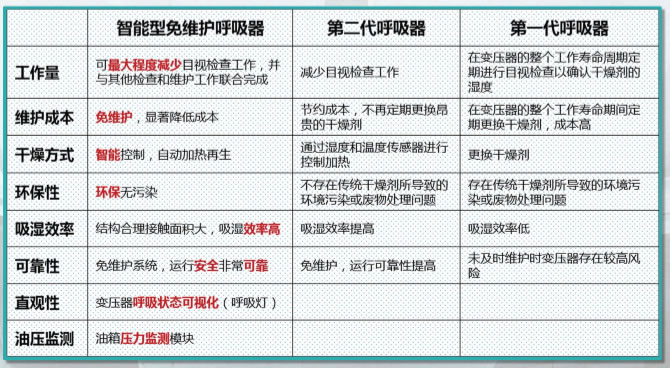

▍ 產品優勢 ↴

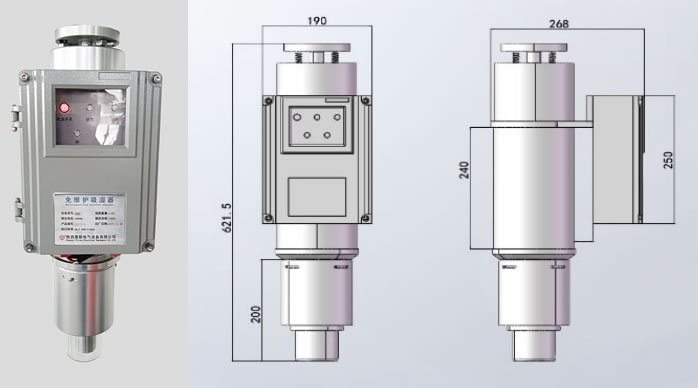

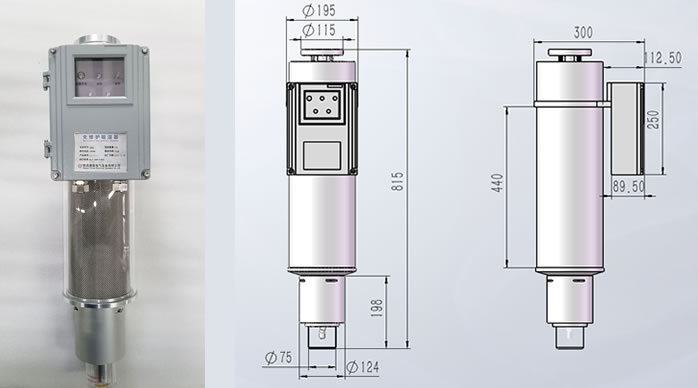

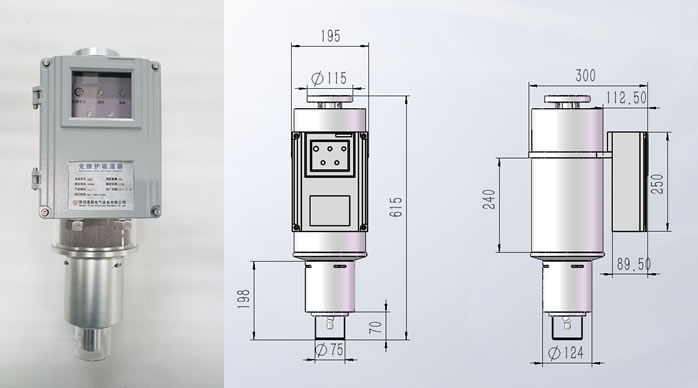

▍ 外觀尺寸 ↴

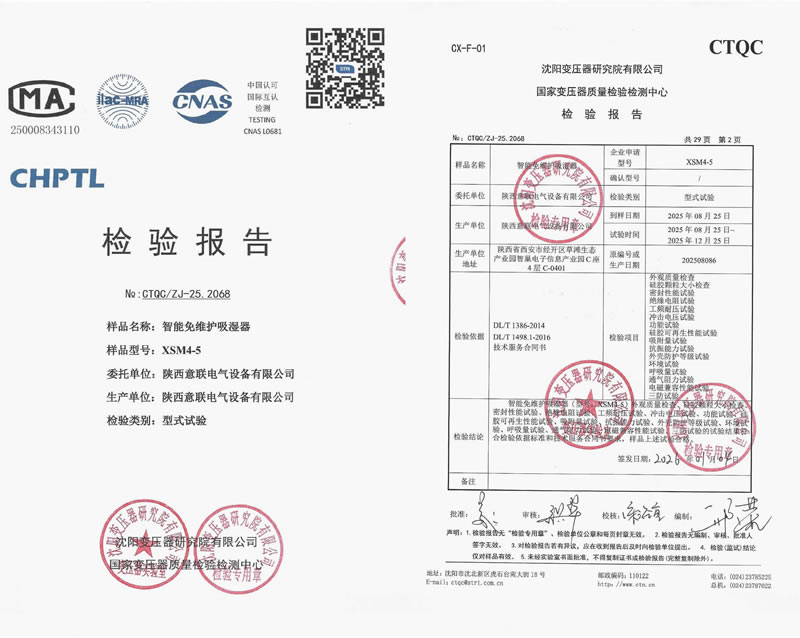

▍ 檢驗報告 ↴
XSM系列免維護吸濕器已通過沈陽變壓器研究院型式試驗，旗下全型號均完成外觀尺寸、硅膠再生、電氣性能、IP65防護等多項檢測，試驗結果均符合技術標準。
• 產品已通過國家權威檢測機構-沈陽變壓器研究院型式試驗。
• 在不同環境溫度下，產品均經過100次硅膠完整再生加熱周期試驗。
• 產品通過了三防試驗、抗振能力試驗和密封實驗。
• 產品還通過了電氣性能試驗、電磁兼容（A級）試驗和外殼防護等級（IP65）試驗等。
▍ 引用規范及標準 ↴
→ 低壓電器符合：IEC947，VDE0660，GB14048標準。
▍ 市場業績 ↴

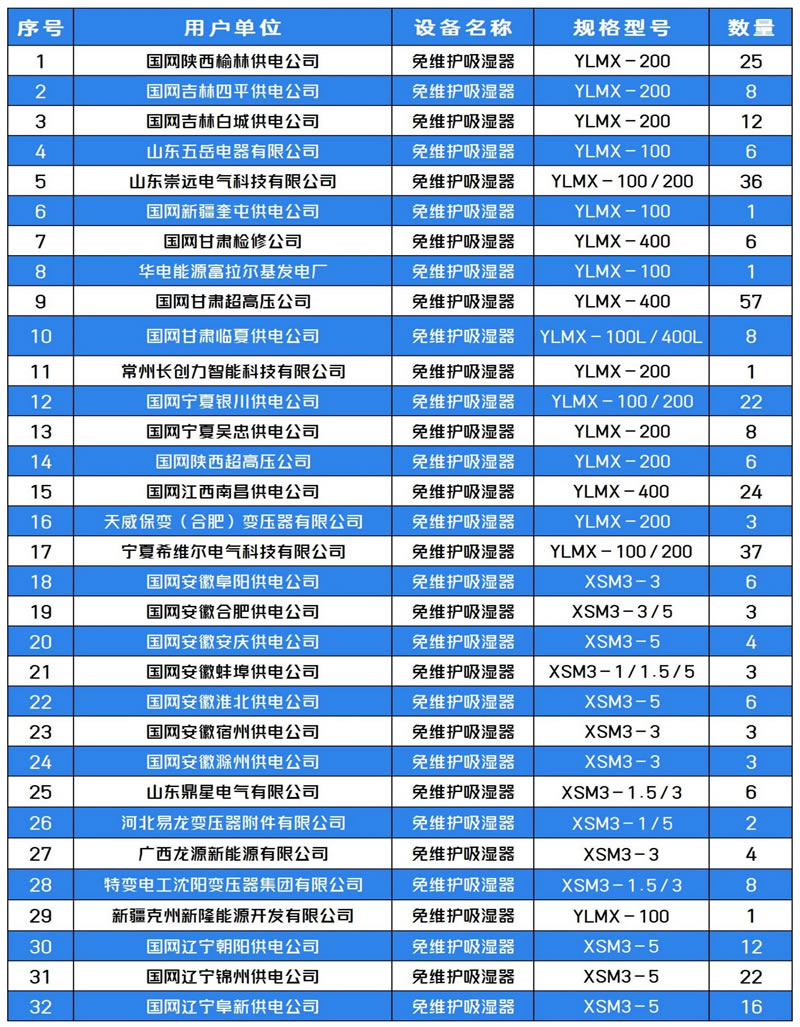

XSM系列為我司主力推廣型號，在YLMX系列成熟落地基礎上完成四次技術迭代。XSM系列智能免維護吸濕器/呼吸器是我公司自主研發生產的設備，自2015年投入市場以來，安裝數量已達數千臺之多，廣泛應用于35、110、220、330、500、750、1000kV等電壓等級的油浸式變壓器及有載調壓開關上，市場遍布遼寧、吉林、黑龍江、新疆、甘肅、寧夏、陜西、江西、安徽等地。產品經過四次技術迭代升級，是目前市場上技術超前的吸濕器產品。

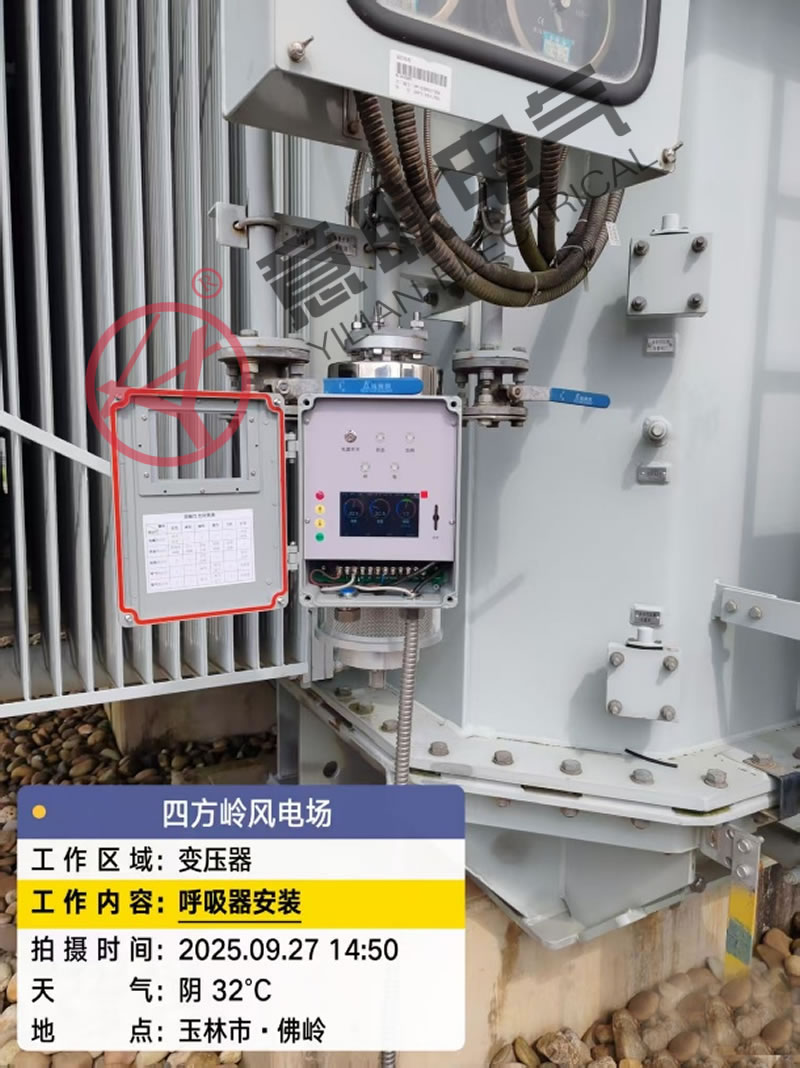

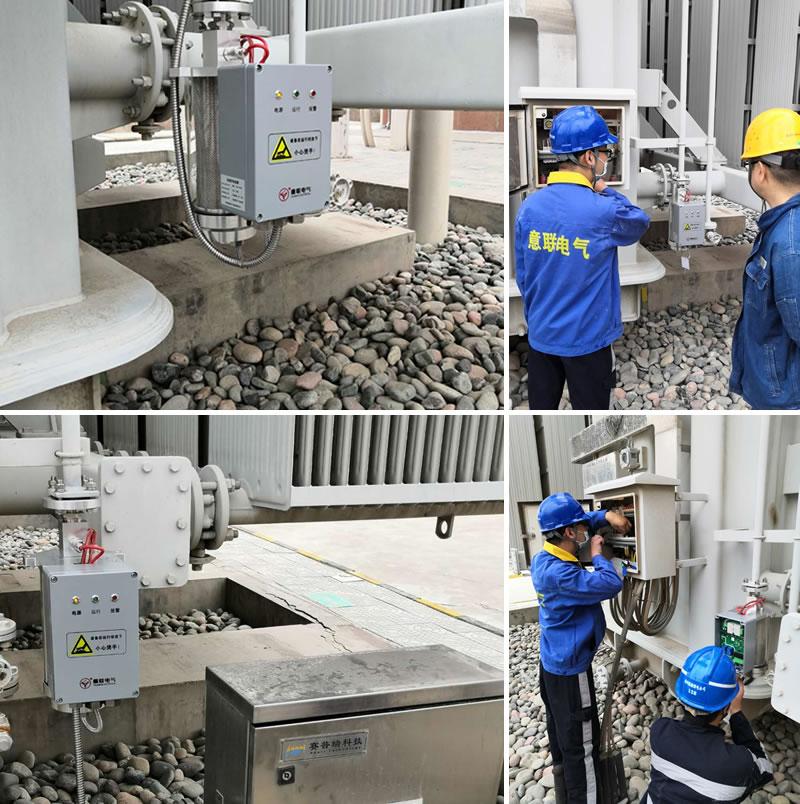

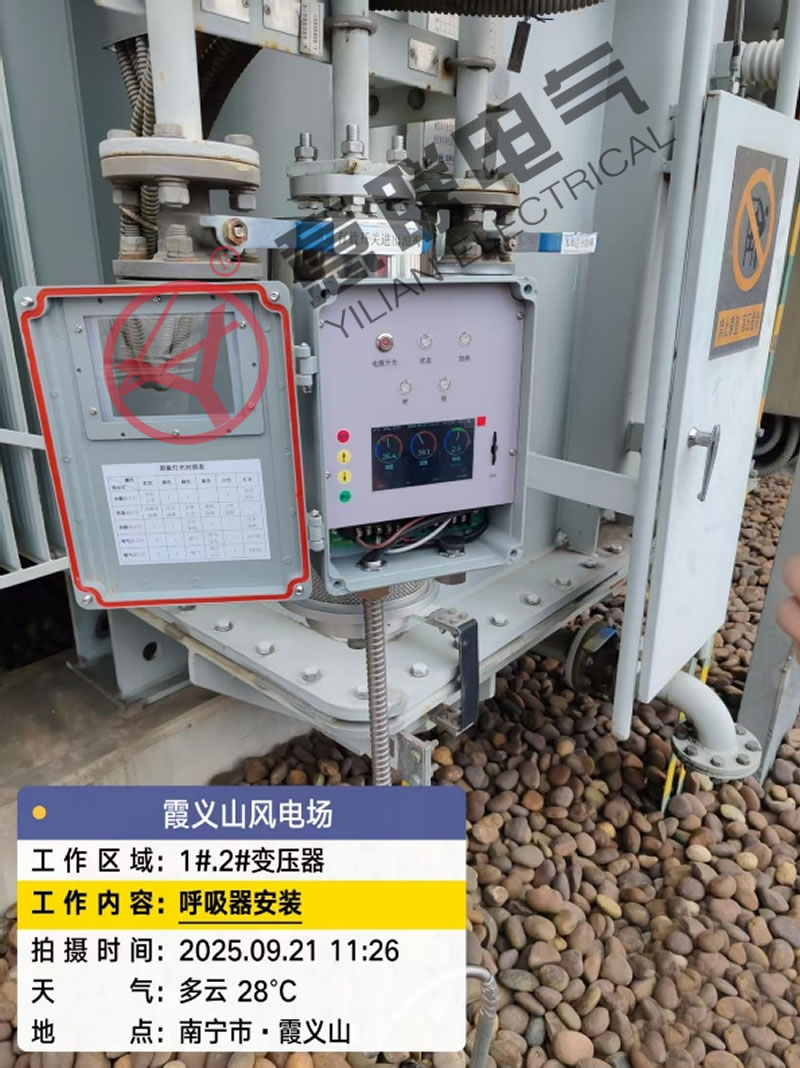

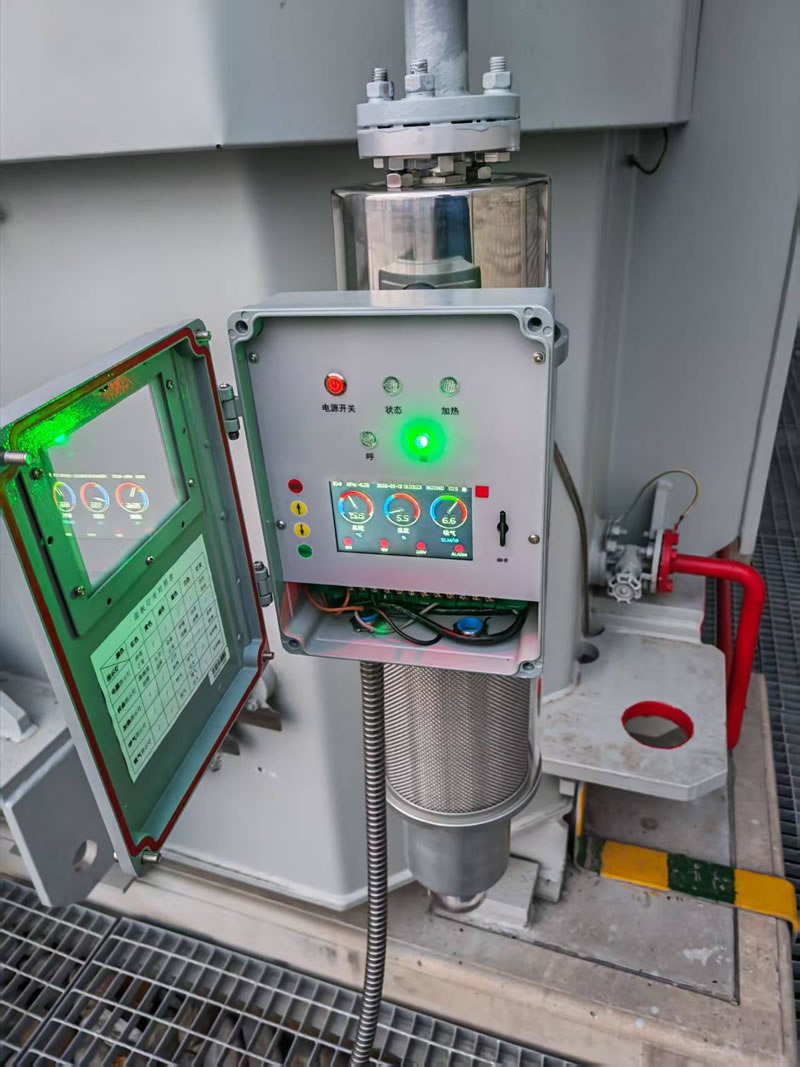

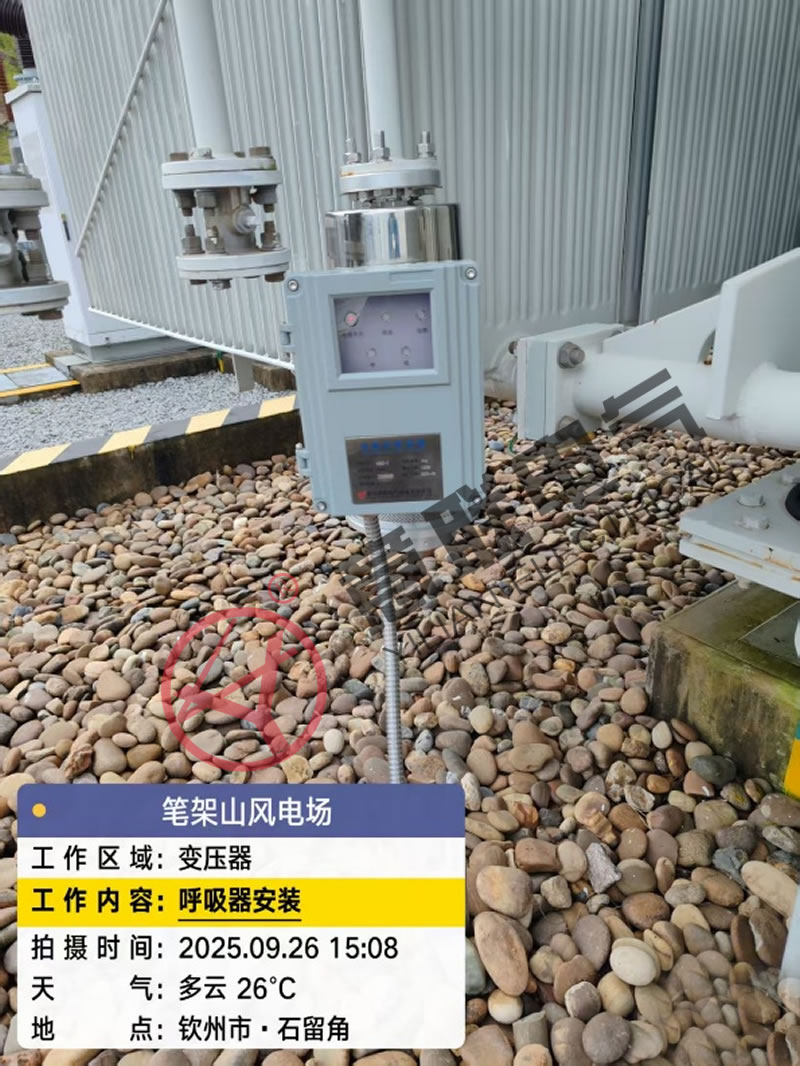

XSM變壓器免維護吸濕器_呼吸器部分安裝現場實拍照片
