低壓電纜故障定位儀故障分析
| 作者：陜西意聯電氣 | 標簽： 電纜故障定位儀

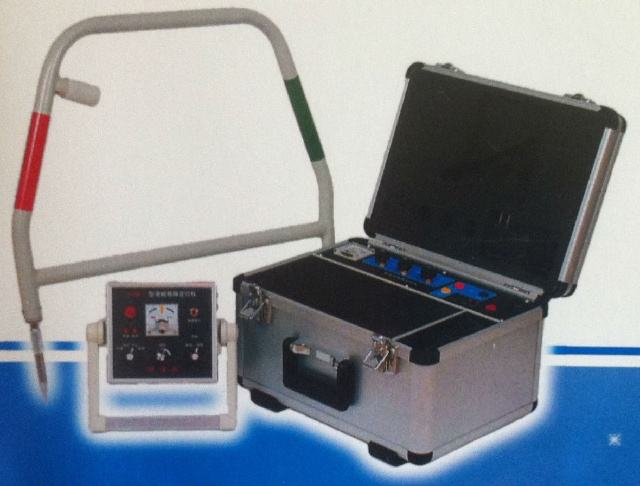

低壓電纜故障定位儀故障分析:低壓電纜故障定位儀”是陜西意聯針對“電力電纜的運行故障”而精心設計研制出的新一代故障定位儀，解決了電力電纜的短路、斷路故障、死接地故障及電纜故障點受潮，用高壓沖擊使故障點放電聽聲音定點困難的難題。
同時在解決了電纜在發生相間短路、斷芯不接地等封閉式故障時用傳統方法無法快速準確定點，這個長期困擾電纜測試人員的一個世界性難題，該儀器可以不截?cái)嚯娎|、不進行高壓沖擊、對封閉式故障點進行準確定點，突破了影響電纜故障測試效率的一個瓶頸。
低壓電纜故障定位儀設計上利用電磁感應原理來實現其各種功能，不同以往迫使故障點放電聽聲音大小的定點方法，不需要升壓設備，保障了人身安全，操作時儀器在離故障點20-30米可感應到故障點的電磁波，自動引導電纜路徑，指明故障點的方向，尤其適合野外現場操作。 電纜故障定位儀由發射機和接收機兩部分組成。發射機發射一個連續的電波信號。
低壓電纜故障定位儀技術指標：
a.探測距離≤10KM
b.探測深度≤3M
c.路徑誤差＜8CM
4.定位誤差＜10CM
d.感應故障點距離≤30M
A、在高壓電纜故障測試定點時的運用：
目前廣大用戶使用的電纜故障測試儀是以“沖閃法”原理為基礎產生的電纜故障測試儀占主導地位，該類產品由于原理所限，所用輔助設備過多，操作復雜，不好掌握，查一個故障需要多人協作、效率極低、測試的準確性主要是依賴經驗，一旦人事變動，別人在短時間內無法掌握此儀器，具體原因如下：
1.操作復雜
該儀器一般由測距儀（閃測儀）、路徑信號發生器（路徑儀）和接收器、定點儀三個主要部分組成，加上輔助設備和附件：調壓器、PT、電容、水阻、電流采樣器、電感、放電球隙、放電棒、耳機、探頭等，總重量有近百斤，需要多人操作，測試過程相當復雜。
2.波形分析難
實測時，閃測儀所反映的實際故障波形往往和說明書上的標準波形有很大出入，操作人員沒有長時間的摸索很難掌握。
3.故障定點難
路徑儀和定點儀是分開使用的，造成了找準路徑時無法同步定點，而定點時又往往走偏路徑。定點儀接收的是故障點近距離的放電聲，如果走偏路徑，就無法聽到放電聲。同時由于環境的影響，耳朵無法區分出放電聲和噪音。同時波形分析往往會有一些偏差，因?yàn)榈孛婢嚯x和地下電纜長度并非等長。測距很快，而定點卻要花好幾個小時甚至幾天時間，定點難是用戶為頭疼的。
目前以“沖擊法”為原理的電纜故障測試儀，實際應當叫“高壓電纜的高阻故障測試儀”，它對高壓電纜的高阻閃絡及高阻泄漏故障解決起來非常適合，而目前也只有此種方式可以解決，這是因?yàn)榇祟惞收弦话阍陔娎|的外皮看不出有什么痕跡，只有用“沖閃法”迫使故障點放電，才能測出故障點距離，再通過定點確定故障點的位置。還有一類故障是電纜在運行過程中發生接地、短路而產生的斷路、短路、接地等低阻故障。
該類故障的故障點都有明顯的燒斷、燒焦現象，電纜外皮有明顯的故障外傷。在實際生產生活中，我們主要解決的主要是此類故障。傳統的電纜故障測試儀在故障定點時，沒有將這兩類故障區分對待，都是采用打火放電法來定點，影響了工作效率。
低壓電纜故障定位儀可以方便的解決高壓電纜在運行中常見的斷線、短路、死接地等低阻故障，故障定點時不用高壓放電。彌補了“沖閃法”電纜故障測試儀的不足之處，在實際工作可輕松解決大多數故障的定點問題。它對電纜“埋深”、“路徑”、“故障點定位”同步進行測試。非常直觀。不完全依賴操作者的經驗。使本來繁瑣的故障測試工作變成一件輕松有趣的事。
B、在低壓電纜故障測試定點時的作用：
實際生產生活中低壓電纜故障的數量遠遠多于高壓電纜的數量，絕緣要求低，其故障率遠遠大于高壓電纜，同時和我們的生活密切相關。
低壓電纜在使用過程中有以下特點：
a.鋪設時隨意性不大，路徑不明。
b.鋪設時不像高壓電纜那樣填沙加磚和深埋，相反埋深較淺，是受外力損傷而出現故障。
c.電纜一般都短，幾十米到幾百米不等，不像高壓電纜在幾百米到幾公里。
d.絕緣要求低，運行過程中電流較大，出現故障后故障特性十分明顯，絕大多數故障點處都有十分顯燒焦損壞現象，一般都是斷路、短路故障。
目前市場上還沒有一種針對低壓電纜故障而開發的故障測試儀，有些所謂的低壓故障測試儀還是以“沖閃法”為主，無非是將高壓沖擊設備的功率改小罷了，所以造成價格偏高、操作復雜、實用性差，不符合低壓電纜便宜、長度短、維修簡單的特性，不被廣大用戶認可。同時，由于低壓電纜出現故障后一般都在故障點處損壞嚴重，一般是死接地，用沖閃法測試時，其真正的故障點反而不會充分放電，反而高壓沖擊會將某些絕緣不良處擊穿后“放電”，造成用戶誤判斷。
低壓電纜故障定位儀的使用性能正好適合解決低壓電纜故障特點，同時價格便宜，操作、攜帶方便，實用性極強。針對低壓電纜故障測試其有以下特點：
a.體積小、重量輕、單人輕松操作，無需任何輔助設備。
b.電池供電，無需220V電源。
c.電纜路徑查找、深埋、故障點定位同步完成，效率高。
d.故障點在前在后，直觀顯示，不受外界干擾。
e.不受電纜地下情況（如分叉、打捆、接頭扭曲）影響，像探地雷一樣，點對點去查找故障點，誤差以厘米計。
C、在解決電纜相間短路、斷芯不接地等封閉式故障時的運用：
電纜相間短路、斷芯不接地等封閉式故障的準確定位是長期困擾電纜故障測試人員的一個世界性難題，用沖閃法定位很難定位，一般都是將電纜截?cái)嘁还?jié)后將故障點排除，效率低下，浪費嚴重，低壓電纜故障定位儀采取我公司音頻定位法可將故障點控制在幾公分之內，實現準確定位，已獲得國家發明立項。
所以廣大的“閃沖法”電纜儀用戶，如果擁有一臺KYDW-1A電纜故障定位儀，配合測距儀使用。對電纜的短路、斷路、死接地等低阻故障，不管電纜外皮破不破都可以快速定點，提高工效數十倍。
