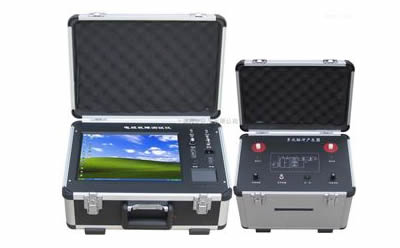

電纜故障測試儀 kc-900原理
KC-900S智能型多次脈沖法電纜故障測試儀可測試35KV以下等級電纜的高、適應性強，低阻故障。是在三次脈沖法采樣技術基礎上發展起來的又一新電纜故障測試設備。KC-900S多次脈沖電纜故障測試儀除具備二次脈沖法電纜故障測試儀、三次脈沖電纜故障測試儀、八次脈沖電纜測試儀的全部?jī)?yōu)點外，其獨特的一次高壓閃絡不同延時的八個故障測試波形由控制單元自動判別，由計算機控制器智能地從八個波形中選擇出一個便于分析的波形，并可由計算機自動判別故障距離，故障距離直接顯示在操作屏幕上。省去了普通多次脈沖電纜故障測試儀（又叫做八次脈沖電纜故障測試儀）的要求操作人員從多個波形中選取優波形及人工判距兩個步驟。簡化了測試手段，提供了更為簡便快捷的故障波形判斷方法。
KC-900S智能型多次脈沖法電纜故障測試儀采用先進的“三次脈沖法”多次脈沖采樣技術，不用人工挑選波形、可自動判距，在沖擊高壓閃絡的同時，發送不同延時的一組八個故障測試脈沖，一次沖擊高壓閃絡就能得到典型的八組三次脈沖波形。任何高阻故障波形均呈現為類似低壓脈沖法測試的電纜短路故障波形。
軟件設計精良，全中文菜單顯示，觸摸屏按鍵操作，簡單快捷，測試結果快速、準確；測試技術先進，功能齊全，同時還具有傳統的低壓脈沖法和沖擊高壓閃絡法；大液晶屏作為顯示終端，具有強大的數據處理功能和友好的顯示界面，數據內存空間大；具有高壓采樣保護功能，確保儀器在沖擊高壓和強電場環境下可靠工作。具有測試波形存儲功能，可將現場測試波形大量存儲，并供隨時調用觀察。具有測試波形對比功能，可將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上，進行波形同屏對比和波形疊加對比，使故障距離的判斷更加準確。具有自動選擇波形、自動判距功能。其采樣成功率及操作便捷性遠遠超過普通型的多次脈沖電纜故障測試儀（又叫做八次脈沖電纜故障測試儀）。
主要性能指標
8、工作環境：-10~+45℃
KC-900S多次脈沖產生器是電纜故障測試儀實現多次脈沖法檢測電纜故障的關鍵設備。是西安華傲公司獨立開發、研制和生產的具有自主知識產權，率先推出并達到世界先進水平的重要科技成果之一。它與KC-900S智能型多次脈沖法電纜故障測試儀配套后實現三級多次脈沖法的完整測試。在數萬伏的沖擊高壓條件下，一次沖擊高壓閃絡便能得到八組不同時延的三次脈沖測試波形，中央處理單元自動從中選擇理想的便于分析的一組類似低壓脈沖法的短路故障波形，顯示于大屏幕彩色液晶屏幕上。從而實現了電纜故障檢測領域中的自適應、自動判距，實現了無誤判、錯判的高境界。極大地提高了電纜故障測試現場的工作效率。
技術指標：
7、工作條件: 溫度-10℃～+45℃，相對濕度 90%。
整套儀器功能與特點
11、內置電源，可在無電源環境測試電纜的開路及低阻短路故障。
儀器成套性：
