淺談電纜故障測試儀5種測試方法
| 作者：陜西意聯電氣 | 標簽： 電纜故障測試儀

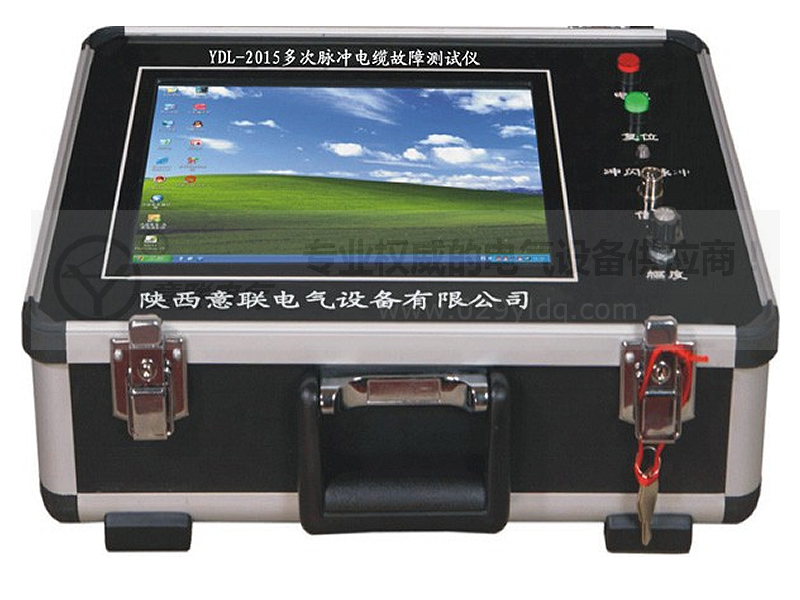

談談電纜故障測試儀幾種測試方法
A
電纜故障測試儀之二次脈沖法
二次脈沖法的基本測試原理
低壓脈沖法無法測試電纜的高阻故障(無故障回波)。然而，如果在足夠高的沖擊電壓作用下，故障點被電弧擊穿的同時，能發送一個低壓測試脈沖，即可在短路點得到一個短路反射的回波。該反射回波的極性與發射脈沖的極性相反。當故障點短路電弧熄滅后，再發射一個低壓測試脈沖(二次脈沖)，可測得電纜的開路全長波形。前后兩次采集到的波形同時顯示在一個屏面上。開路全長波形與發射脈沖同極性，故障反射波形的極性與發射脈沖極性相反，且一定在全長距離以內。所以故障波形極好區別判斷。
B 電纜故障測試儀之高壓沖擊閃絡法
電纜故障測試儀之高壓沖擊閃絡法可以測試電纜的高阻泄漏故障、高阻閃絡性故障、低阻短路故障和斷線故障是一種可靠、適應性較廣的電纜故障測尋手段。高壓沖擊閃絡法是在故障電纜的始端施加一個沖擊高壓，將故障點用電弧擊穿。利用故障點擊穿瞬間的電壓突跳作為測試信號。觀察此信號在故障點和電纜始端之間往返一次的時間進行測距。多使用電流取樣法采取測試信號。電流取樣法利用電磁感應原理，用電流互感器拾取接地線上的電流信號來獲得電纜中的電波電流反射信號。
與高壓發生器、市電沒有電氣上的關系，所以特別安全。電流取樣法所得波形，反射波形特征拐點清晰，特別有利于故障距離分析和定位。但是電流取樣法的測試波形較為復雜;不同類型、不同長度、不同故障距離、不同的沖擊高壓所得的波形千變萬化，往往與標準波形相差甚遠。由于掌握不了波形規律，常常發生誤判錯判。
C 電纜故障測試儀之低壓脈沖測試法
電纜故障測試儀之低壓脈沖測試法是根據低壓脈沖在電纜中前行，遇故障點會引起脈沖波的反射。利用觀測到的發射脈沖和反射回波脈沖之間的時間差和電纜中行波的傳輸速度來計算出故障距離。電纜故障測試儀之電橋法可直觀地判斷出電纜故障點的故障是開路還是短路，并且能直接測出測試端至故障點的距離。但對于高阻泄漏故障、高阻閃絡性故障低壓脈沖法則不適用。
D
電纜故障測試儀之二次脈沖法
由于上述幾種測試方法都有欠缺的地方，于是要求能研發出一種既準確又實用的一種新測試方法。二次脈沖法便因此而出現。二次脈沖法的先進之處，在于將沖擊高壓閃絡法中的復雜波形變成極其簡單zui易掌握的低壓脈沖法短路故障測試波形。任何人稍加培訓就能快速準確測得故障。
E 電纜故障測試儀之電橋法
電纜故障測試儀之電橋法就是用雙臂電橋測出電纜芯線的直流電阻值，再準確測量電纜實際長度，按照電纜長度與電阻的正比例關系，計算出故障點。該方法是傳統的對低阻故障行之有效的一種方法。操作相對簡單，精度也較高。但由于電橋電壓和檢流計靈敏度的限制，電纜故障測試儀之電橋法僅適用于直流電阻小于100 kΩ的低阻泄漏故障，而且要求電纜必須至少有一根無故障才行。對高阻故障，斷線故障和三相均有泄漏的故障電纜此方法則不適用。
