電力電纜故障測試儀(廠家報價|圖片|參數)
| 作者：陜西意聯電氣 | 標簽： 電纜故障測試儀
電力電纜故障測試儀是用來解決電力電纜開路、短路、接地、低阻、高阻閃絡性及高阻泄漏性故障的測試，以及同軸通信電纜和市話電纜的開路、短路故障的準確測試的電纜專用檢測設備。還可以測試電纜路徑、埋深，以及電波測速，核定電纜長度等，并可建立電纜檔案以便日常維護管理。
電力電纜故障測試儀簡介
電纜故障測試儀以西安電子科技大學，西安交通大學（西安交大）相關課題組的研發成果，為被應用到電力、通信、石油化工、煤礦、冶金、航空航天等各個行業，即西安電纜故障測試儀是電纜故障測試領域的先行者。陜西意聯電氣設備有限公司依托兩大學府的研發實力，對電纜故障測試儀做出了重大的改進，T-A20電纜故障測試儀是汲取國內外20家電纜故障測試儀的優點而誕生的一款具有高速數據采集與數據處理能力的功能強大的電纜故障綜合測試系統。它基于工業級嵌入式計算機平臺系統，采用當今先進的網絡及數字通信技術，大大地提高了儀器的使用功能和測試精度。
眾所周知，無論高阻故障，還是電纜后準確定點，都離不開電纜故障檢測專用升壓裝置，以前都用試驗變壓器、操作箱和脈沖電容器來升壓，有笨重、接線復雜的缺點，西安東匯電器有限公司率先研發成功只有約7KG的T-A35型一體化電纜故障高壓信號發生器一舉解決了這一難題，使電纜故障檢測輕便化，這一革命性的改進深受業內好評。
電力電纜故障測試儀說明
◆ 免費現場指導、培訓、測試，直到用戶熟練使用、滿意，有實際故障，現場解決。
◆ 電池供電、真正便攜；測試距離大于40km。主機測試誤差小于0.2m。
◆ 主機采用工業級嵌入式計算機系統，12.1英寸大屏幕液晶觸摸屏。
◆ 自動選擇采樣頻率，低為6.25MHz，高為100MHz。
◆ 任意雙波對比功能，測試波形任意存儲、調用、壓縮和擴展。
◆ 故障距離自動顯示，雙游標移動可達到0.18米，提高了測試精度。
◆ 內置多種現場波形和現場實物接線圖，以供參考和學習。
◆ 電纜資料管理軟件可建立完善的電纜檔案管理信息。
◆ 高精度數顯定點儀，測試端離故障點距離直示。
◆ 可支持無線網卡，可與我公司進行隨時隨地的技術交流。
◆ 整機保修三年、免費培訓，免費跟蹤服務，免費升級軟件。
電力電纜故障測試儀儀器特點
T-A20電力電纜故障測試儀是我公司博采眾長，汲取國內外20家電纜故障測試儀的優點而誕生的一款具有高速數據采集與數據處理能力的功能強大的電纜故障綜合測試系統。它基于工業級嵌入式計算機平臺系統，采用當今先進的網絡及數字通信技術，大大地提高了儀器的使用功能和測試精度。該測試系統由測試主機、故障定位儀、電纜路徑儀三部分組成，用于電力電纜開路、短路、接地、低阻、高阻閃絡性及高阻泄漏性故障的測試，以及同軸通信電纜和市話電纜的開路、短路故障的準確測試。還可以測試電纜路徑、埋深，以及電波測速，核定電纜長度等，并可建立電纜檔案以便日常維護管理。
針對電纜高阻故障測試，我公司推出國內輕、體積小的便攜式電纜故障高壓信號發生器，具有測試接線簡單、安全便攜等優點。
電力電纜故障測試儀技術指標
Ａ、測試距離：?jiǎn)味?40km
短測試距離（盲區）：不大于10米
Ｂ、精準定點誤差：±0.2m
測試誤差：系統誤差小于±2%
Ｃ、存儲方式：移動/固定 大�。�60G/1G
Ｄ、操作方式：觸摸屏（配筆）
Ｅ、 分辨率：V/50m；V為傳波速度m/μs；軟件游標0.18米。
Ｆ、采樣頻率：6.25MHz、12.5MHz、25MHz、50MHz、100MHz
Ｇ、 電源與功耗： AC 220V±10% 不大于10W
DC 12V（7AH） 不大于20W
Ｈ、 信號頻率：15KHz正弦波
輸出功率：Pomax≥100W
Ｉ、 輸出阻抗：Zo=Zc(電纜特性阻率) 震蕩方式：斷續
Ｊ、 環境溫度：－10℃～+40℃
相對濕度：RH≤85%（25℃）
Ｋ、外形尺寸：180mm×300mm×400mm
Ｌ、主機重量：6.8kg
眾所周知，故障準確定點時，需要給電纜沖擊高壓，為了儲存能量使故障點擊穿放電，還需一臺脈沖電容器，一般電纜沖擊高壓選用35KV的高壓信號源，脈沖電容器用2個微法的。

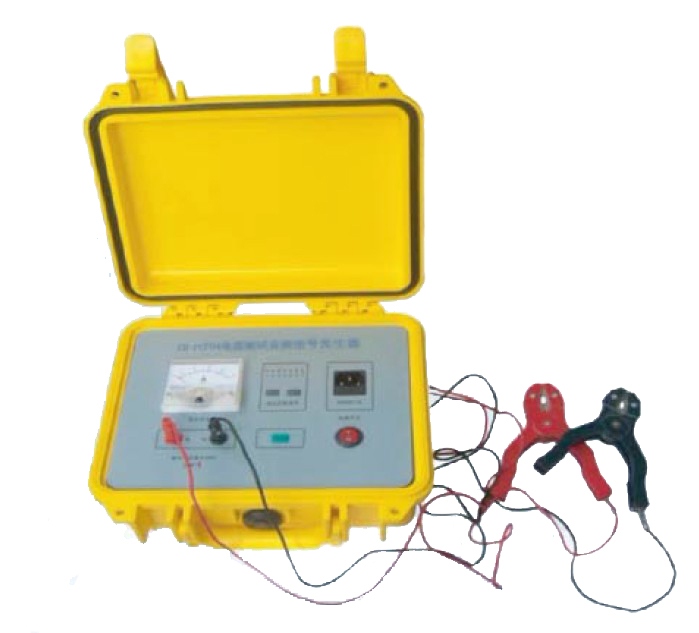

由于過去5、60公斤的試驗變，使用極不方便，新型電纜故障測試儀一般采用陜西意聯電氣設備有限公司新研發的T-A35電纜故障一體化高壓發生器，重約7KG，輕便靈活，深受現場電纜修試人員喜愛，下面是該電纜故障高壓成套設備圖片。
