【電纜故障測試儀】跨步電壓法
| 作者：陜西意聯電氣 | 標簽： 電纜故障測試儀
【電纜故障測試儀】跨步電壓法特點
（a）是傳統反射法電纜儀的有力補充，粗側結果更準確，可靠性高。
（b）有效解決波傳播特性不好的PVC聚錄乙烯電纜、無銅屏蔽低壓電纜故障。
（c）測試電壓可調，適用于不同電壓等級電纜。
（d）測量范圍無盲區
（e）降壓到零后儀器自動放電
（f）適用于380-1000V電纜跨步電壓法時的準確定點。
（g）適用于電纜外護套故障的預定位和準確定點。
【電纜故障測試儀】跨步電壓法測試原理
地埋電纜外護套故障的測尋，同電力電纜故障探測一樣，一般要經過“初測”和“定點”兩個步驟。外護套接地故障的初測（測距）一般采用壓降法和電橋法測試。由于電橋法測試有局限性，不能測試多點接地故障，也不能測試三相電纜鏈?zhǔn)浇拥剡B線的故障。本儀器是針對外護套故障的特點，采用跨步電壓法準確查找故障點。

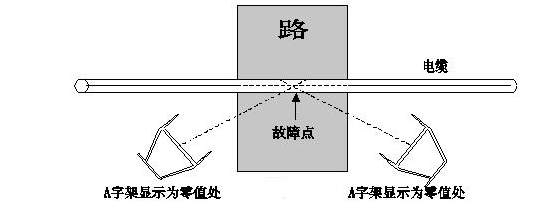

通過兩根接地鐵釬，尋找土壤中電勢低點而準確定點。在故障點處流入打底的測試電流導致故障點處為正負電壓峰值轉換點，在故障點前接近故障時，跨步電壓增加，越過故障后跨步電壓減少，并且極性改變。在接地故障點正上方時，指針停在零位，此處即為電纜故障點的準確位置。
A、接地故障測試——跨步電壓法
電纜種類：各種高低壓電纜及通信電纜等
故障種類：各種對地故障其中包括
短路、斷路、低阻、高阻等故障
儀器說明：對于電力電纜的阻性故障，通常的測試方法是向故障電纜發送高壓脈沖，在故障點處產生放電，通過定點儀對放電處的故障定位。由于高壓脈沖對電纜是一種損害，過電壓對二次線路造成的危害已經十分普遍。在很多情況下這種損傷被視為是必定的，而且已經“可以接受”了。但是它經常僅僅是沒有被意識到。
很顯然，600V的線路沒有被設計成可以承受一系列2000V的脈沖。一個小小的缺口就可能使得本來只能承受120V絕緣材料在2000V時都不一定擊穿。一個2000V的電壓脈沖可以在電纜上造成應力并且實際上產生縮短電纜壽命的運動。EG-3000實際上消除了這個問題，同時提供故障檢測。
EG3000重要特點：自動電纜保護電壓控制。
當發出一個脈沖以建立故障時，EG-3000僅僅使用擊穿所必須的電壓。同樣重要的是，一旦擊穿和接地火花被收到，電壓被自動減小到維持故障所需的zui小電壓。
EG-3000實際上排除了電纜損壞的危險，而這一直是所有二次電纜、和閉路電視接地電纜、或者其它任何未加遮蔽的絕緣電纜的一個大問題。
減小故障遺漏的危險性；減小搜尋后故障丟失的危險性；減小損壞線路的危險性；減小操作員及未知儀器的危險性；減小了高成本的危險性。EG-3000的其它特點 ，在接地回路上隔離儀表。 脈沖發射喇叭（聲音提示）。攜帶十分便利。
便攜式檢測器的長處： 額外的高增益。故障定位指示器。過濾掉地面電流。
檢測器：過濾電路不需要的地面電流（這種電流根據環境的不同變化很大）。因此故障電流可以被放大到遠遠超過以前的范圍，而不受干擾信號的阻礙。這一點在干燥的場地上十分有用。當故障位于兩個探針中間時，檢測器讀數為零。當探針位于故障同一側時，針尖指向故障。操作員只需帶著探針走過故障，這使得它可以準確定位故障。
發射器：脈沖寬度為0.5秒，頻率為每隔4秒鐘自動重復發射，zui大輸出電壓2500V以上。AT發射器和它的儀表以及控制裝置一起被內置在主攜帶箱里面，一旦發生接地故障，它檢測并指示出返回的電壓梯度。除了提供必要的保證來表明確實發生了接地故障外，這項技術也是電壓控制系統必不可少的一部分，其中逐步提升電壓輸出直到崩潰點。
脈沖發生器可以用內部充電電池為電源，也可用車載12V電源（在野外測試很方便）同樣可以利用220V交流電源。發射器的另外一個特性是它的喇叭，它可以被設置為自動宣布輸出脈沖。當操作員在離發射器有一段距離的場所工作時，這一點是非常有用的。其聲音將會和監測儀表的指示相一致。
自動電壓控制的優點及原理：僅僅使用必需的電壓
EG-3000被控制為在300V必定開啟。超過75%的二次線路在這個電壓水平時必定被擊穿。低于25%的
二次線路需要更高的電壓-達到2000V，主要是由于在潮濕的情況下鋁-氫氧化物和銅-硫酸鹽的逐漸堆積。對硬故障來說，通過變阻器控制EG-3000能夠逐步將電壓提高到2500V。當出現接地故障時，它的阻抗跌到一個非常低的水平。這時候，發射器將會減小脈沖電壓到僅僅可以維持故障電流的水平。對一個1歐姆的負載發射器將會將其輸出降低至2.2V，并提供剛好超過2A的電流。
手動控制被禁止：當發射器電壓被自動減少到足以維持故障的水平，手動控制被禁止。這樣就不會因偶然原因造成電路過渡充電。
通過阻抗變化來控制電壓：如果故障電流烤干了周圍地面——這在長距離搜尋時是很常見的－EG-3000電路系統將會自動跟蹤負荷阻抗的變化并使用恰好夠的電壓來維持故障。
B、電纜尋蹤（音頻感應法）
EG3000T向被測電纜或管道中注入音頻信號，該音頻信號會在被測導體周圍產生相應頻率的磁場。用帶有天線的接收器接收該信號，通過比較接收到信號的強弱來判別電纜在地下的走向。
該儀器的突出特點包括：可用峰值法和谷值法，具有自動和手動模式，，全數字化操作，條形圖/信號強度/音量/導向箭頭四者相互聯動，可用45度角法測量地埋深度，具備低電量顯示，自動阻抗匹配/手動阻抗匹配兩種方式，有多種耦合鉗供選擇用作線圈耦合法，配備作接收用的感應耦合鉗可實現電纜識別
