【電纜故障】查找的新方法
| 作者：陜西意聯電氣 | 標簽： 電纜故障測試儀
電纜故障新方法是用于高、低壓電力電纜發生故障時所采用的解決辦法，在日常工作中，偶爾也會遇到運行中的電纜突發性的出現跳閘、送不上電等應急情況，非常影響企業的生產效率，那么，如果您遇到這種情況該怎么辦呢？
首先，如果遇到這種情況，我們要仔細分析原因以及查看相關的運行日志，看看是否有異�，F(xiàn)象和數據，同時應該用絕緣電阻測試儀分別測量電纜相間，相間對地的絕緣電阻值，如果是電纜故障發生故障，通過絕緣電阻測試儀或者萬用表就可以分析故障的特征，到底是哪一相以及故障的類型等等。
下面，我介紹一下電纜故障測試儀查找的方法，電力電纜故障測試儀為例，講一下在實際應用中查找的新方法。
電纜故障查找的新方法（低壓脈沖法）
首先，將故障電纜的首尾端與負載脫離，如果有斷路器，將斷路器置于分閘狀態，用絕緣電阻測試儀測量相間的電阻，對地的電阻，判斷故障屬于哪一相，是相間還是相間對地等等，如果是相間對地，用萬用表測量對地電阻值多少，一般鼎升電力根據售后服務部的反饋經驗，如果測得電阻值在200歐姆以上，建議采用"閃絡沖擊法"，否則采用"低壓脈沖法"。

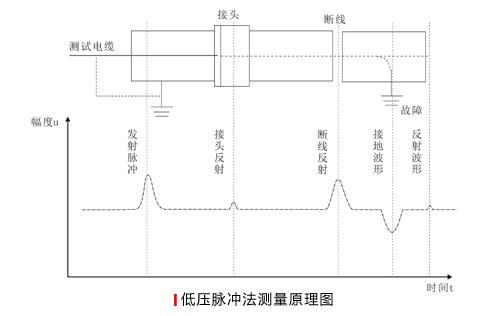

上圖是低壓脈沖法的測量原理，根據鼎升電力的售后服務反應，如果測量前，能對故障點充分的分析和準確的判斷，故障點的準確性可以達到98%，定位直徑小于1米。
上圖是湖北中糧集團抽風系統因電纜故障停電，我們攜帶電纜故障測試儀進入故障現場，快速定位故障點，并解決恢復運行。
電纜故障查找的新方法４（高壓閃絡法）

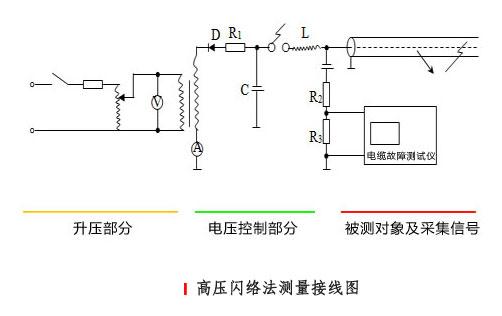

上圖是
電纜故障測試儀針對電阻大于200歐姆以上的測量方法，閃絡沖擊法，通過施加直流高壓電壓，是故障點產生放電，并接收放電聲音。

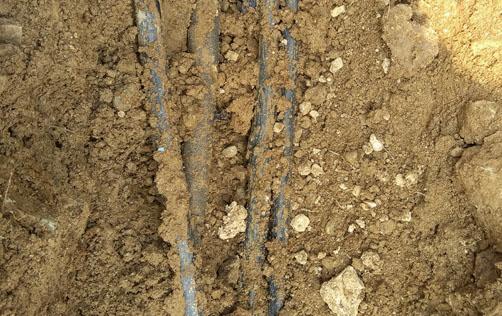

上圖是采用高壓法測量
電纜故障，客戶在現場明顯感觸到振動的聲音，由于是沙層結構，相對比較容易發現，如果是硬質土壤，就需要用聲磁同步器接收，產生的效果一致。
